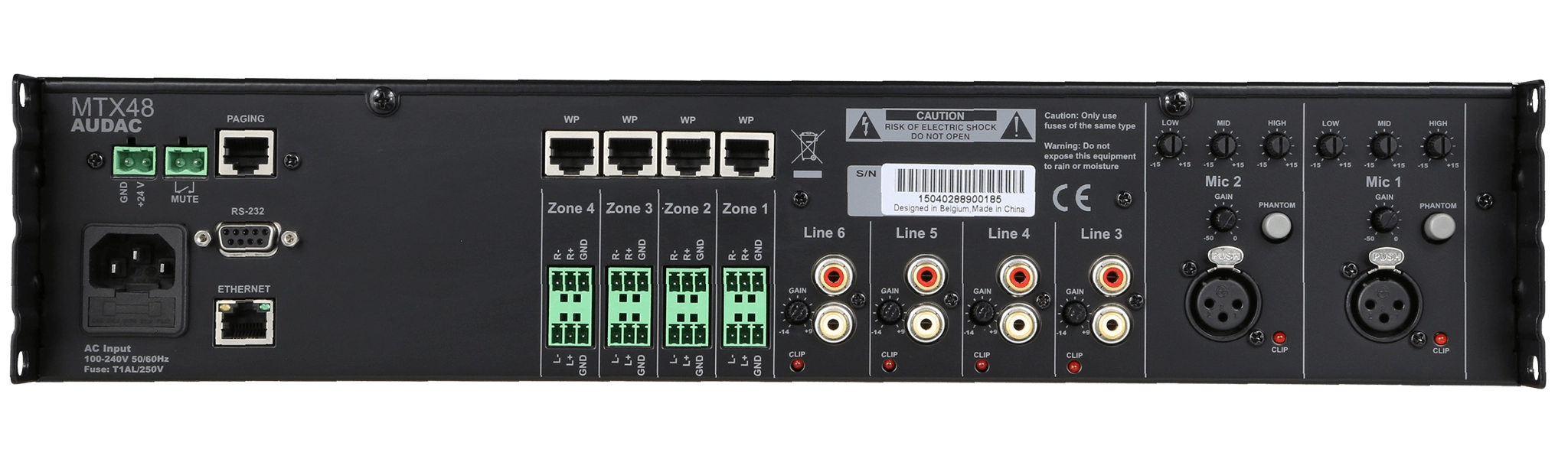

MTX48

MTX48, öncelik fonksiyonlu ve fantom güç olasılıklı iki dengeli mikrofon girişi içeren MTX serisinin dört bölgeli versiyonudur. Kompakt çok bölgeli çözüm.

Dört çıkış bölgesi, küçük-orta ölçekli sistemler için uygundur. İki mikrofon girişi, anons uygulamaları için idealdir. Dört stereo hat girişi, çeşitli kaynaklara bağlantı sağlar.

Küçük-orta ölçekli ticari ses sistemleri için idealdir.

Basitleştirilmiş tasarım, yönetim ve sistem kontrol platformu

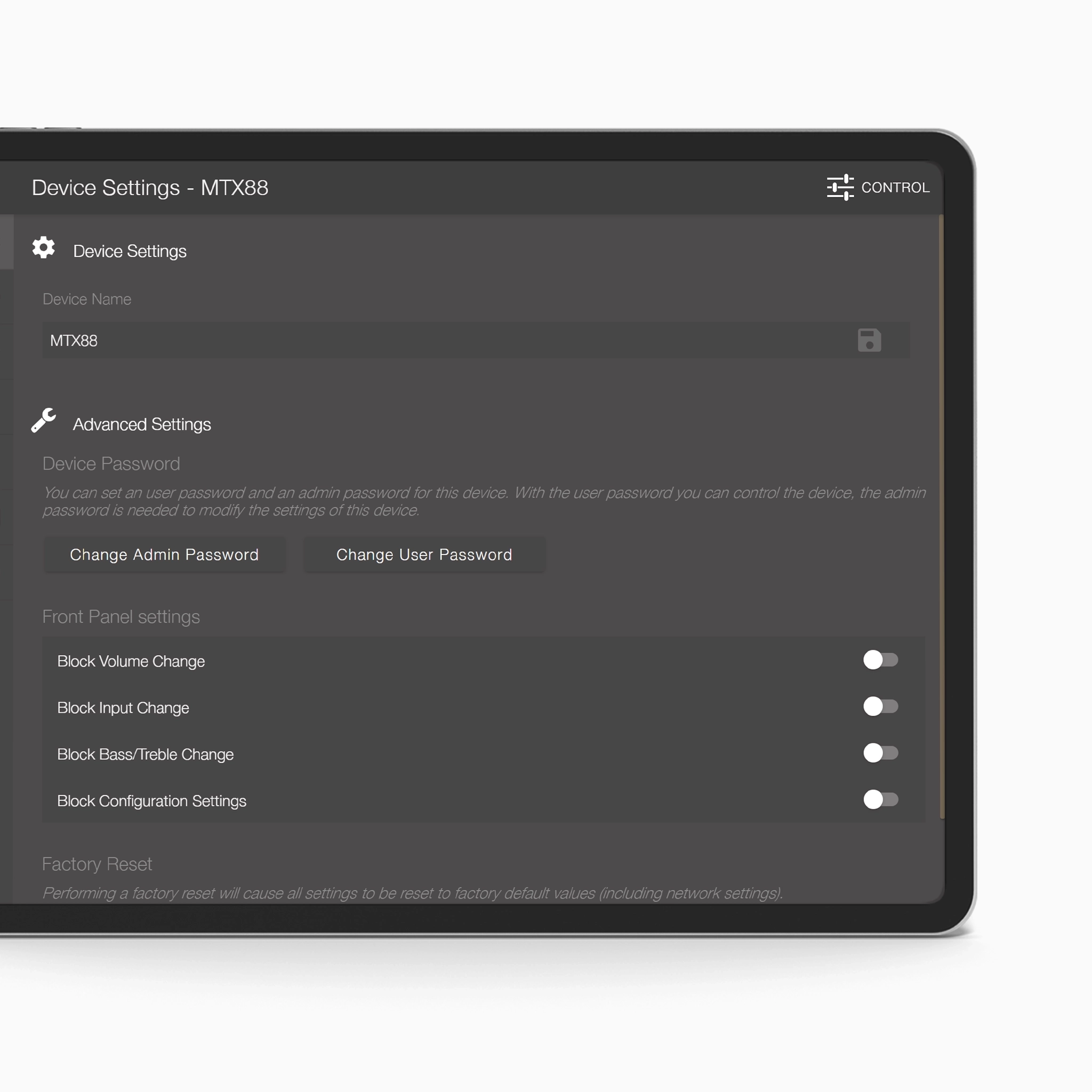

AUDAC Touch™ uyumlu

Akıllı cihazlar için ücretsiz olarak kullanılabilen AUDAC Touch™ uygulamasını kullanmak, herhangi bir cihazdan, herhangi bir yerden ve herhangi bir zamanda toplam sistem kontrolünü ve yapılandırmasını garanti eder.

Ücretsiz indirin

Tam kontrol edilebilirlik

Bireysel bölge kontrolü

MTX'in ön paneli, kontrollere ve ayarlara erişim için gösterge LED'leri ile birlikte bölge başına bir döner düğme gösterir.

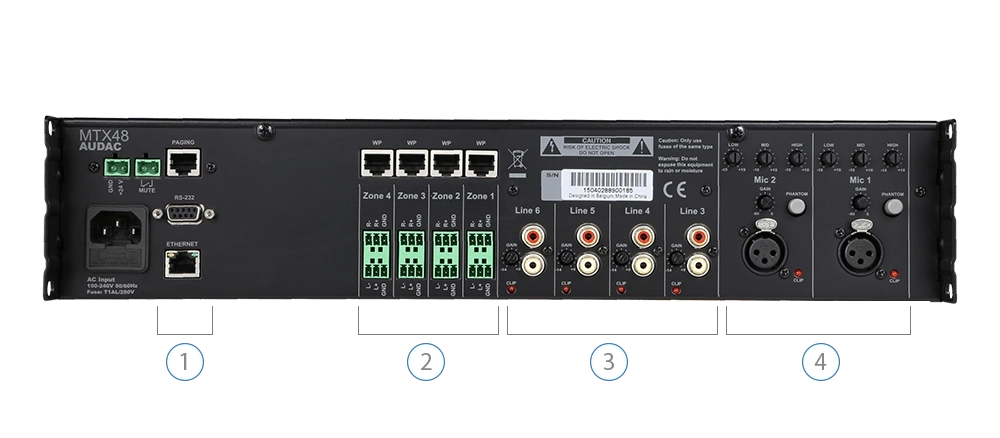

Tak ve çalıştır bağlantıları

Çevresel cihazlar

Dengeli hat seviyesi bölge çıkış bağlantıları, her biri o bölge için ek duvar panellerini bağlamak için bir RJ45 konektörüyle birlikte verilen 3 pinli Avrupa terminal blok konnektörleri kullanılarak gerçekleştirilir. RS232 bağlantı noktası, MTX'in RS232'yi destekleyen tüm ev ve endüstriyel otomasyon sistemleriyle uyumlu olmasını sağlar.

Ses işlemcisi aksesuarlarımızı keşfedin

24 Volt bağlantı

Acil durum güç çalışması

24 voltluk güç bağlantısı, ana güç kapatılsa bile MTX'in acil durum gücüyle çalışmasını mümkün kılar.

Teknik Özellikler

Önerilen kullanım alanları

Uygulama	Barlar ve Restoranlar
Uygulama	Eğitim
Uygulama	Kulüpler
Uygulama	Otel
Uygulama	Kurumsal
Uygulama	İbadet yerleri
Uygulama	Konut

Sistem özellikleri

Girişler > Dengeli Mikrofon > Tür	2 x Balanced Microphone
Bağlantı	XLR
Hassasiyet	0 dBV ~ 50 dBV
Phantom güç	15 V DC
Sinyal / Gürültü	> 80 dB
THD+N (@ 1 kHz)	< 0.05 dB
EQ > Yüksek	± 15 dB (12.5 kHz)
Orta	± 15 dB (2.5 kHz)
Düşük	± 15 dB (80 Hz)
Dengeli Olmayan Stereo > Tür	4 x Stereo Unbalanced Line
Bağlantı	RCA
Hassasiyet	-14 dB ile +9 dB arasında
Sinyal / Gürültü	> 100 dB
THD+N (@ 1 kHz)	< 0.01 dB
Duvar Paneli > Tür	4 x Wall panel input
Bağlantı	RJ45
Diğer > Tür	Öncelikli susturma bağlantısı
Çıktılar > Dengeli Stereo > Tür	3-pin Euro Terminal Block (Pitch - 3.81 mm)
Empedans	51 Ω
Seviye	-70 dB ~ 0 dB
EQ > Yüksek Frekanslar	± 14 dB (2.5~20 kHz)
Bas	± 14 dB (100 Hz)
Frekans > Tepki (± 3 dB)	20 Hz - 20 kHz
Çapraz konuşma (1 kHz'de)	-85 dB
Kontrol	Ön panel
RS-232
TCP/IP (RJ45)
Duvar paneli (RS-485)
Audac Touch™
Güç > Tüketim	12 W
Sağlama	100 ~ 240 V AC / 50 ~ 60 Hz
24 V DC (emergency Power)
AUDAC Touch™ priz bağlantıları	5 priz

Ürün Özellikleri

Boyutlar	482 x 88 x 335 mm (W x H x D)
Ağırlık	4.750 kg
Ünite yüksekliği	2 HE
Aksesuarlar > İsteğe Bağlı	WP2xx Universal wall panel

Örnek kurulumlar

Aşağıdaki şekil tek bir MTX48'in bağlantı olanaklarını göstermektedir.

Aşağıda ofis alanında kullanılan çok bölgeli ses matrisini görüyoruz. Burada sisteme herhangi bir türde ses kaynağı veya medya oynatıcı ekleme olasılığını temsil eden iki XMP44 cihazı gösterilmektedir. Mevcut seçeneklerin yanı sıra bilgisayar, TV ve hatta mobil cihazlar da ses kaynağı olarak bağlanabilir.

Bina genelindeki bilgisayarlar, yetkili personelin matris ünitesinin gelişmiş seçeneklerine erişmesine olanak tanır veya iPad veya iPhone'unuzu kullanarak sistemi kontrol edebilirsiniz.

Örneğin iki el mikrofonu bağlanabilir. sunumlar ancak bunları masa üstü mikrofon veya MPX çağrı mikrofonu ile değiştirebilirsiniz. Binanın içindeki tüm odalara kendi duvar paneli kontrolleri ve ekstra ses girişleri verilmiştir. Bu, ilk olarak bir MWX65 kurularak veya hat veya mikrofon duvar girişlerine sahip bir MWX45 yerleştirerek iki şekilde gerçekleştirildi. Toplantı odasında ve ana ofiste görebileceğiniz gibi bu duvar panellerinin bir araya getirilebileceğini unutmayın.

Aşağıda, bir DPA154 ve bir TRU415 transformatör ile birleştirildiğinde MTX48'in 100V kurulumlarda daha büyük mağaza kurulumlarını kontrol etmek için nasıl mükemmel şekilde uygun olduğunu görebilirsiniz.

İşlevsellik

MTX48 4 çıkış bölgesi sunar. Çoklu giriş seçenekleri mevcuttur. Öncelikle öncelik ayarlarına sahip 2 adet mikrofon girişi bulunmaktadır. Arka uç kontrolleri, her mikrofon çıkışı için ± 15dB olmak üzere 3 bantlı ton kontrolünün yanı sıra kazanç kontrolü ve fantom güç düğmesi (+15V) sunar. 4 Hat girişi, her biri bağımsız kazanç kontrolüne ve ünitenin arkasında kırpma LED'ine sahip çeşitli ses kaynaklarını bağlamanıza olanak tanır. Her çıkışın, hem harici ses giriş panellerini hem de kontrol panellerini yönetebilen kendi RJ45 bağlantı noktası vardır. Son olarak, özel bir çağrı RJ45 bağlantı noktası, tüm MTX'in tüm çağrı ihtiyaçlarınızı karşılayabilmesini sağlar.

MTX sistemini kendi sınıfındaki diğer tüm matris sistemlerden üstün kılan gelişmiş kontrol olanaklarıdır. MTX, ek ses girişleri olsun ya da olmasın, her spesifik bölge için ek kontrol panelleri aracılığıyla kontrol edilebilir.

Aynı zamanda, ses sisteminin yalnızca standart bir web tarayıcısı kullanılarak LAN ağınıza bağlı herhangi bir cihazdan kontrol edilebildiği ve yapılandırılabildiği tamamen işlevsel bir web tabanlı arayüze sahiptir; iPhone ve iPad uygulamaları ise MTX'i cebinizden kontrol etmenizi sağlar.

RS232 kontrol portu, RS232'yi destekleyen ev ve endüstriyel otomasyon sistemleri gibi herhangi bir harici ekipman aracılığıyla kontrol edilmesini mümkün kılar. Son olarak, MTX'in ön panelinde, sezgisel bir tasarım kullanarak tüm kontrolleri ve ayarları kullanmanıza olanak tanıyan gösterge LED'leriyle birlikte her bölge için bir döner düğme gösterilir.

MTX için, basit harici girişlerden, tam renkli ekranlarla donatılmış karmaşık kontrol cihazlarına kadar, üzerinden bağlanabilen birden fazla duvar paneli mevcuttur. Bağlantılar, ses ve verileri 300 metreden fazla uzağa taşımak için basit ve uygun fiyatlı CAT5/CAT6 kablosu kullanılarak yapılır. Tamamı beyaz (/W) veya siyah (/B) renkte mevcuttur.
