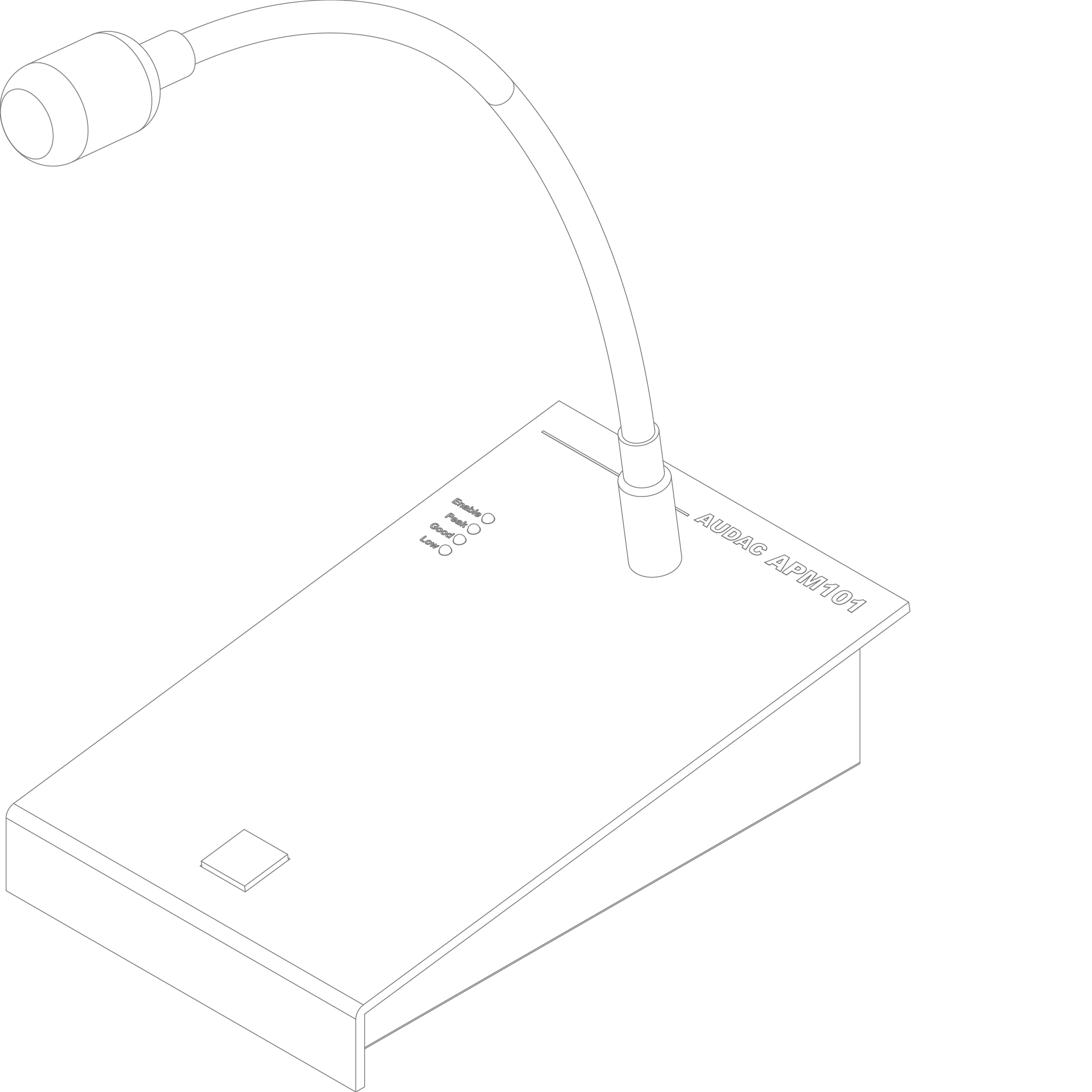

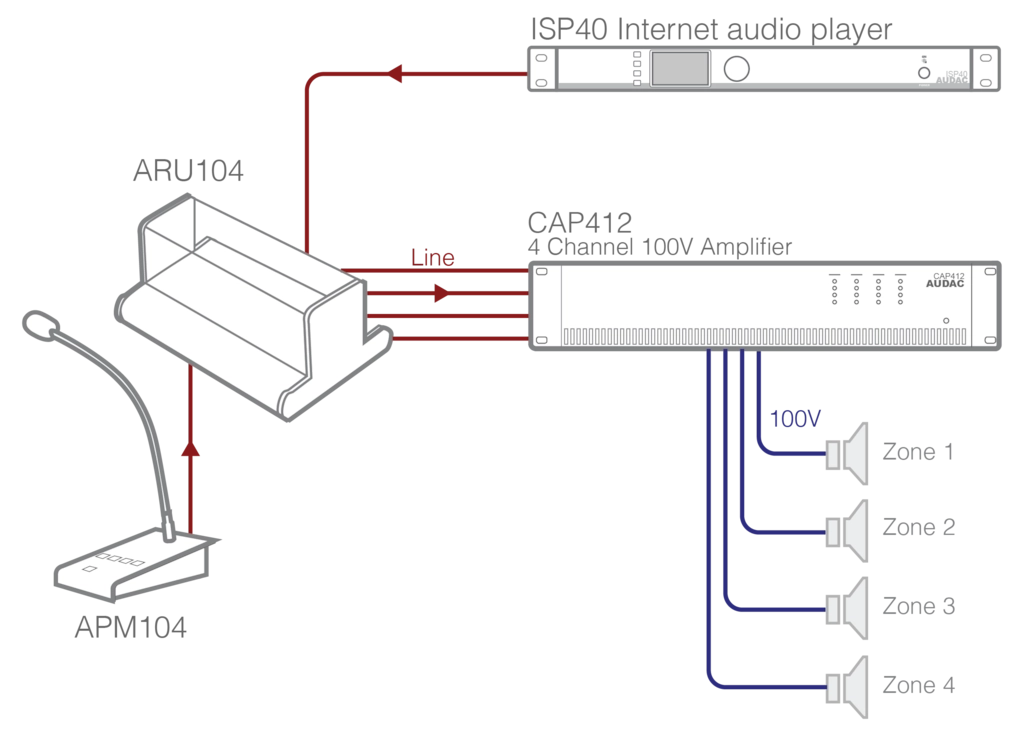

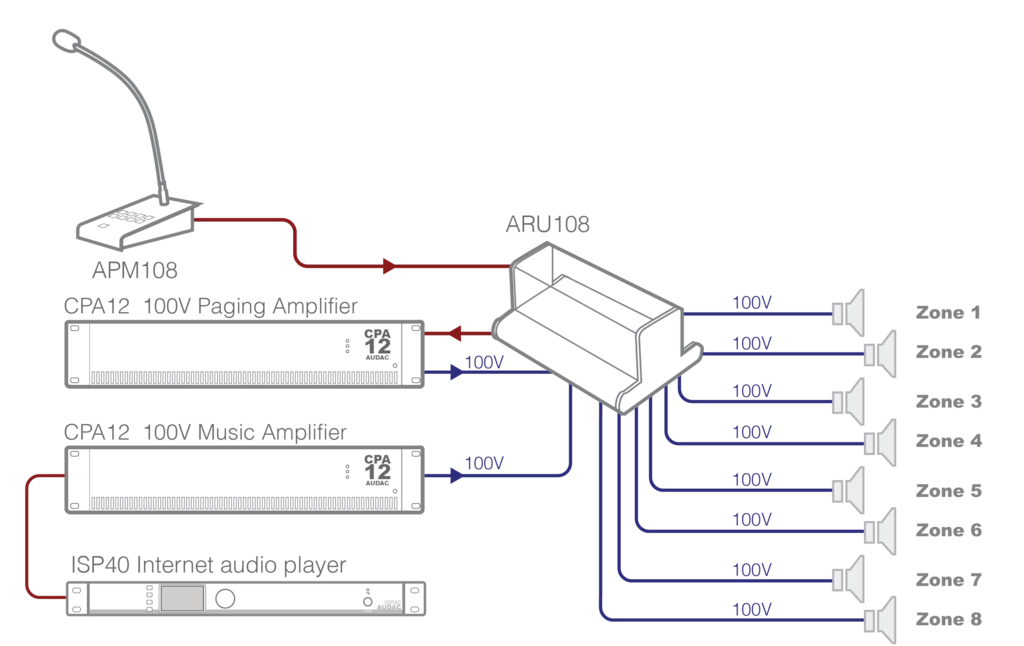

Bu uygulama şeması, bir ARU Akıllı Röle Ünitesi ile birleştirilmiş analog çağrı kurulumunda bir APM Çağrı Mikrofonu ile basit ve temel bir kurulumu göstermektedir. APM Çağrı Mikrofonunun yanı sıra, arka plan müziği kaynağı olarak Hat Seviyesinde bir ses kaynağı bağlanır. Kaynaklardan (APM Çağrı Mikrofonu ve Hat Seviyesi ses kaynağı) gelen ses sinyali, ARU ünitesine beslenmeden önce güçlendirilir. Bu şekilde, kaç çıkış bölgesi kullanılırsa kullanılsın yalnızca iki amplifikatör (Biri çağrı için, diğeri arka plan müziği için) gereklidir. Amplifikatörün gücü hoparlörleri çalıştırmak için yeterli olduğu sürece.

Normal çalışmada, arka plan müziği amplifikatörünün çıkışı ARU'ya beslenecek ve tüm çıkış bölgelerinde duyulacaktır. (ARU'nun röleleri fon müziğine geçecektir) Anons yapılması durumunda ARU, Paging amplifikatöründen gelen sinyale (APM mikrofonu üzerindeki tuşlarla seçilen kanallar için) geçiş yapacak ve anons seçilen bölgede duyulacaktır.

Bu şekilde, kaç çıkış bölgesi kullanılırsa kullanılsın yalnızca iki amplifikatöre ihtiyaç duyulur.

Avantajı:

Dezavantajı:

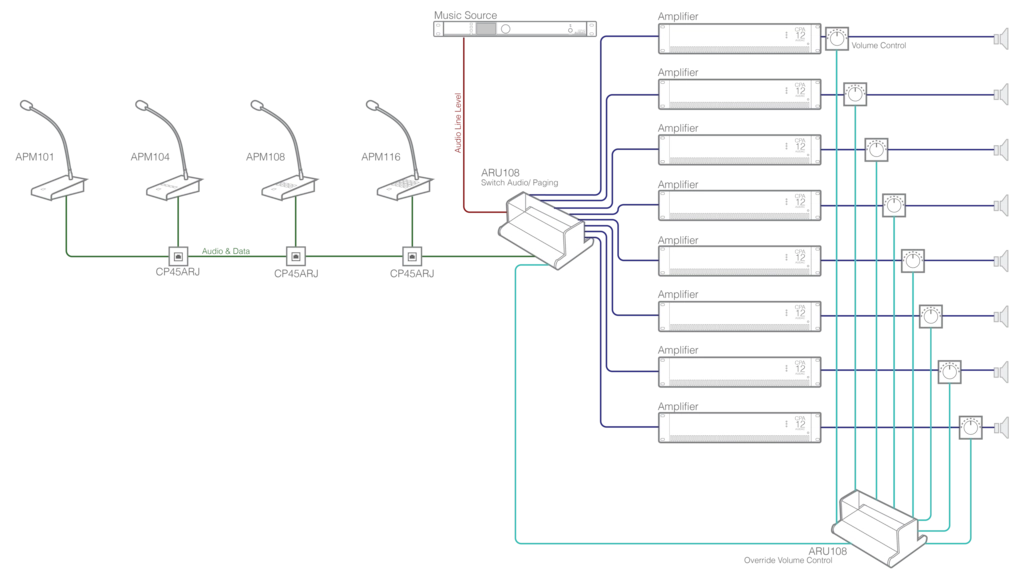

Bu uygulama şeması, iki ARU Akıllı Röle Ünitesi ile birleştirilmiş, veri yolu yapısında birbirine bağlanan birden fazla APM Çağrı Mikrofonu ile daha gelişmiş bir analog kurulumu göstermektedir.

Farklı sayıdaki kontrol düğmeleri kullanılarak birden fazla APM Çağrı Mikrofonu bağlanır. Bu şekilde, bazı çağrı konsolları yalnızca bazı bölgeleri (TÜMünü değil) kontrol edebilecekleri şekilde yapılandırılabilir veya birden fazla bölgenin tek bir düğme altında 'gruplandırılacağı', yani tek bir düğmeye basıldığında mesajların aynı anda birden fazla bölgede duyurulacağı şekilde yapılandırılabilir.

APM Çağrı konsolları bir veri yolu yapısına bağlanır ve burada aynı anda yalnızca bir Çağrı Mikrofonu kullanılabilir. Çağrı önceliğe dayalıdır ve adresleme yoluyla yapılandırılabilir. Birinci ARU Ünitesi, arka plan müziği kaynağından gelen hat seviyesi sinyali ile çağrı mikrofonu arasında geçiş yapmak için kullanılır.

Normal çalışmada Line-Level ses kaynağından (CD-Player, Tuner, MP3 Player, " ) gelen müzik tüm bölgelerde duyulacaktır. (ARU'nun röleleri fon müziğine geçecektir) Anons yapılması durumunda ARU çağrı mikrofonundan gelen sinyale geçiş yapacak (APM mikrofonu üzerindeki düğmelerle seçilen kanallar için) ve anons seçilen bölgelerde duyulacaktır.

İkinci ARU Ünitesi, birinci ARU Ünitesi ile aynı anda geçiş yapacaktır ve bu uygulamada ses seviyesi kontrolünü geçersiz kılmak için kullanılır.

Diyagramda gösterildiği gibi her bölge, söz konusu bölgedeki veya söz konusu hoparlördeki ses seviyesini azaltmak için kullanılabilecek bir veya daha fazla ilave 100 Volt ses seviyesi kontrol cihazıyla donatılmıştır. Bir anons yapılması durumunda harici 24 Volt güç kaynağı (2. ARU ünitesi tarafından anahtarlanır), 100 Volt ses seviyesi kontrol cihazı üzerindeki öncelik rölesini tetikleyerek anonsların her zaman maksimum ses seviyesinde duyulmasını sağlar.

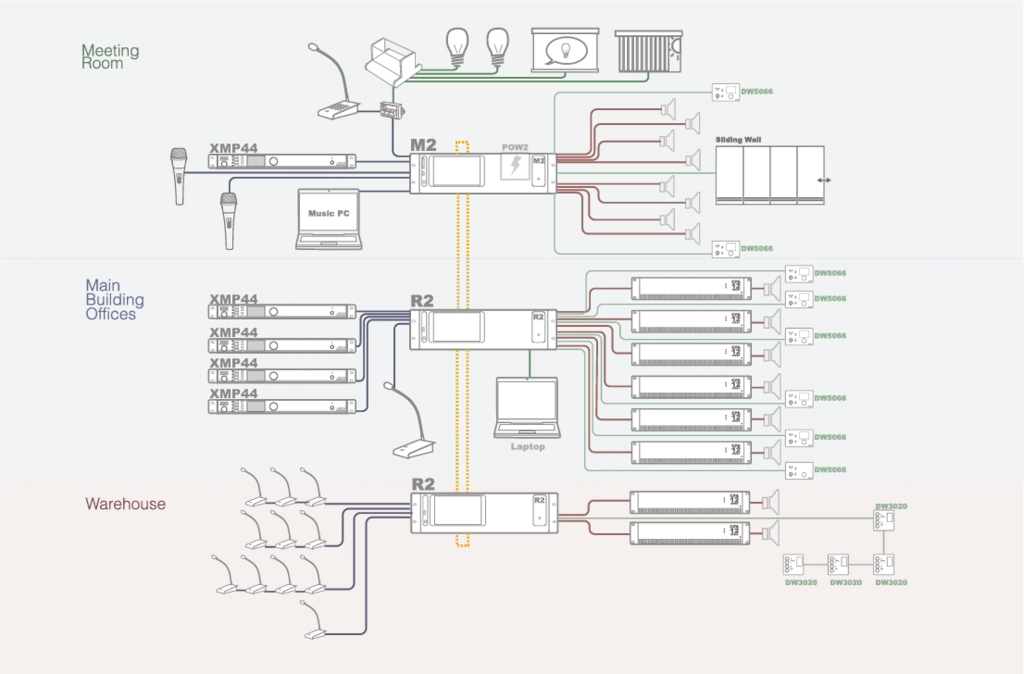

Bu uygulama şeması, dijital bir uygulamada birden fazla APM Çağrı mikrofonunun ve bir ARU ünitesinin kullanıldığı gelişmiş bir kurulumu gösterir.

APM Çağrı mikrofonları doğrudan Digital Matrix sistemlerine bağlanır ve çağrı, Matrix sistemlerinin yazılımı kullanılarak yapılandırılır. Bu uygulamadaki ARU Akıllı Röle Ünitesi, Aydınlatma, Otomatik projeksiyon perdeleri ve Otomatik perdeler gibi harici cihazların kontrolünde kullanılır. Bu, çok çeşitli harici cihazların kontrol edilmesine olanak sağlar; neredeyse her şey kontakların kapatılmasıyla kontrol edilebilir.

ARU röleleri, sesli anonslarla veya ayrı programlanmış düğmelerle eş zamanlı olarak kontrol edilebilirken, hem Röle Geçişi hem de Bas-Tut mümkündür.
